PS-300B 사양

검 출 채 널 수 : 6채널
비  상  출  력 : NO, NC
비상 정지 시간 : 약 5ms
입  력  방  식 : A모드, B모드 모두 가능
입  력  전  원 : AC 110/220V (50~60Hz)
제  품  크  기 : 155W X 87H X 158D
무          게 : 2.7 Kg

프레스 작업시 주변 기기의 오동작, 이송불량, 금형 내부의 간섭등에 의한 재료 휨,
미스피드, 오버피드, 제품 취출 등의 문제가 발생할 경우 각종 센서로 감지하여
프레스를 하사점 이전에 정지시켜 금형을 보호하고 제품의 불량을 미연에 방지하는 장치입니다.
소수 인원으로 프레스 작업을 가능하게 함으로서 생산성 향상 및 불량률 감소로 인한
원가 절감을 기대할 수 있습니다.

검출기능
적용효과
→ 언코일러 이상 검출
→ 재료 말단 검출
→ 재료 휨 검출(백링)
→ 미스피드 검출
→ 오버피드 검출
→ 제품 통과 검출
→ 작업성 향상
→ 무인화 실현
→ 생산성 향상
→ 금형 보호
→ 불량 방지

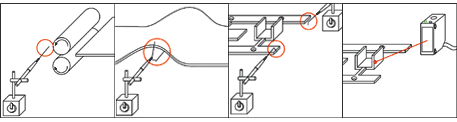

■ PS-300B 센서 설치도
■ 센서 설치 사례
1. 스프링센서로
재료 말단 검출
2.스프링센서로
재료 휨 검출(백링)
3.스프링센서로
미스오버피드검출
4.MS-20레이저
미스피드 검출

5. MS-50 광센서로미스피드검출
(파이로트 홀)
6. 스프링센서로
제품 통과 검출
7.LS-300통과센서로
제품 통과 검출
8.LS-350통과센서로
제품 통과 검출


■ 사용센서
미스피드 검출 센서
MS-20 레이저센서
MS-30 광센서
MS-50 광센서
스프링 터치센서

제품 통과 검출 센서
LS-300 통과 센서
LS-340 통과 센서
LS-350 통과 센서
LS-360 통과 센서

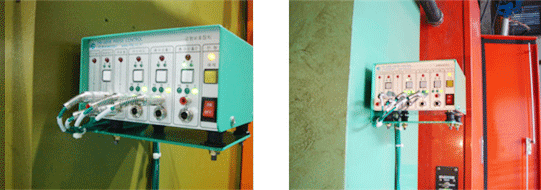

■ PS-300B 설치 사진


PS-300B 설치 사진

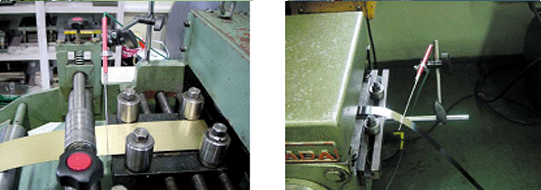

[ 재료 말단 검출 ] 스프링 센서를 이용한 재료 말단 검출

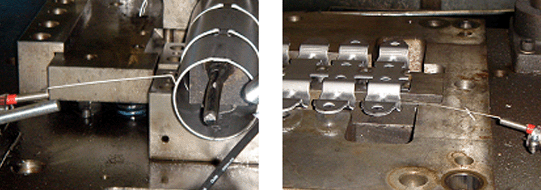

[ 재료 휨 검출(백링) ] 스프링 센서를 이용한 재료 휨 검출

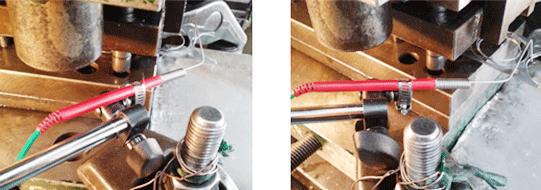

[ 미스피드 검출 ] 스프링 센서를 이용한 미스피드 검출

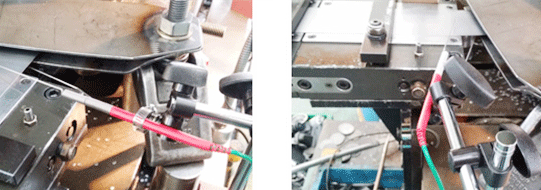

[ 미스피드 검출 ] 스프링 센서를 이용한 미스피드 검출

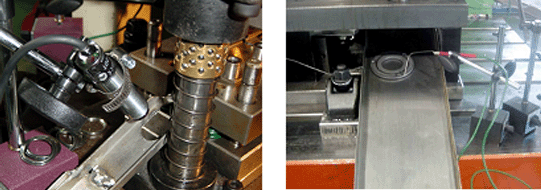

  [ 미스피드 검출 ]
  스프링센서를 이용한 미스피드 검출              MS-20레이저 센서를 이용한 미스피드 검출

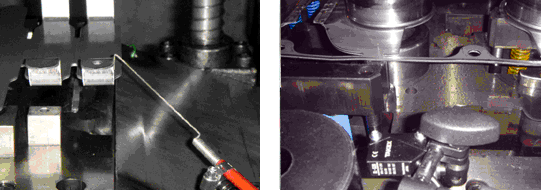

   [ 미스피드 검출 ]
   MS-20 레이저 센서를 이용한 미스피드 검출          MS-50 광센서를 이용한 미스피드 검출

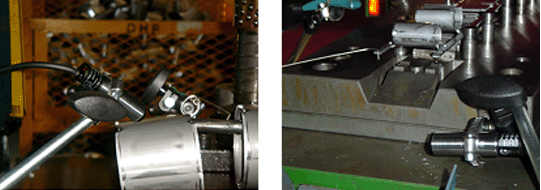

    [ 제품 통과 검출 ] LS-350 통과 센서를 이용한 제품 통과 검출



      [ 제품 통과 검출 ] LS-300 통과 센서를 이용한 제품 통과 검출



    [ 제품 통과 검출 ]
    LS-300 통과 센서를 이용한 제품 통과 검출        스프링 센서를 이용한 제품 통과 검출
